LED双色显示屏，LED显示屏，LED大屏幕，LED屏

发布时间：2017-11-22 08:53浏览量：文章来源：未知网站编辑：天地广告公司编辑l

· 规格：自选
· 单位：件
· 数量：自选
· 价格：面议
· 发布时间：2016-07-29 08:17
· 本文作者：江苏天地广告

关于LED双色显示屏，LED显示屏，LED大屏幕，LED屏的详细介绍：

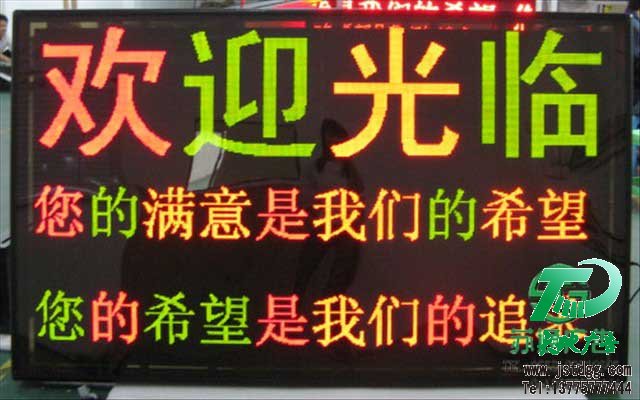

LED双色显示屏
请仔细阅读详细说明并在工程师指导下使用

【产品名称】：LED双色显示屏
通用名称：LED双色显示屏，全彩显示屏，LED显示屏，LED大屏幕，LED屏
汉语拼音： LED ShuangSe XianShiPing
【材料】：LED双色显示屏采用台湾高亮晶元，提高灯管寿命，持续光亮，效果更好，高亮度，苏通广告LED显示屏具有不死灯，不虚焊，排列平均，平整度好，抗腐蚀性好。

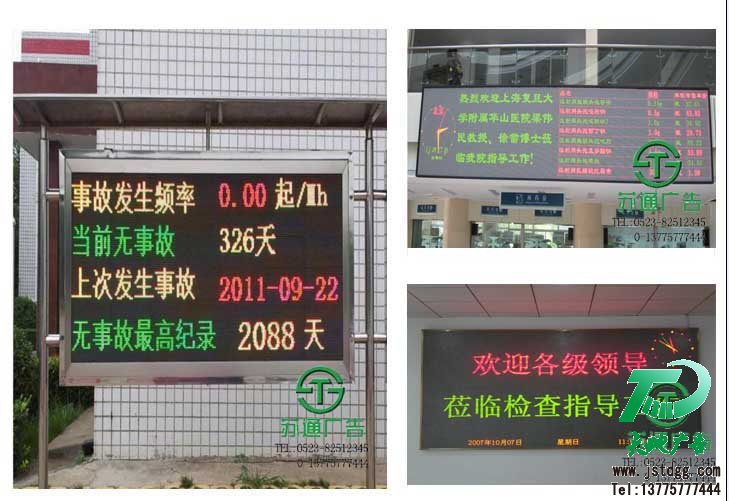

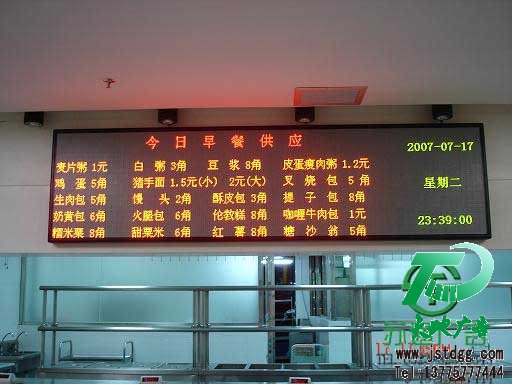

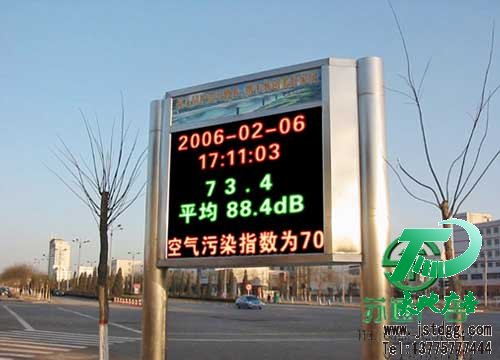

【用途】：车站，影院，广场，机场，大型百货等场所
【外框规格】：
【运行寿命】：寿命长达10万小时以上

LED双色显示屏

【安装方法】：
一、下料：
1、LED显示屏根据显示屏大小，取出横向的单元板数量，摆放整齐，不能有错位或者弯曲。用卷尺勾住板子边缘，测量出的尺寸为显示屏的长度。单元板摆放整齐，卷尺勾住单元板的边
2、LED大屏幕量出的实际尺寸减去1-2毫米作为下料尺寸。实际长度191.3厘米，下料尺寸为191.2厘米
3、LED屏竖向摆放单元板，测量出的尺寸是单元板的宽度。注意单元板上箭头方向要一致。
二、组装：
4、下好料后，先用电钻打眼，然后用自攻钉或者铆钉将外框组装好。注意固定孔要打在塑料拐角跟型材接触的地方。
5、框子组装好后，将单元板上横向、竖向箭头各按照同一个方向摆放整齐（注意箭头一定要完全一致）。把固定用的铜柱或者磁铁拧到单元板最两边的螺丝上。
6、将横向的单元板用排线连到一起，注意排线不要翻转，不能插错。两头的板子靠边的一侧空出不用安装排线。
7、LED显示屏连接电源线。红正黑负，单元板上VCC为正，GND为负。一定要仔细检查正负不能接反，否则会烧坏单元板或者其他部件。一般三到四块板子为一组并联接到一起，引出正负两个接头，往开关电源的相应输出端接，具体接法后面有详细说明。
8、固定扁铁。单元板拧上磁铁后，根据框体的相应宽度截好所要用的扁铁。将扁铁用自攻钉或者铆钉固定到框体上。注意刚才磁铁拧在单元板最边上的螺丝上，是为了两块单元板用一根扁铁。一般应先将一侧的扁铁都打眼固定好后，再打另一侧的眼，打眼时要将框体往一起挤，这样做出来的框体不会走形。

LED双色显示屏

9、所有扁铁固定好后，用吸尘器将屏幕背面的铝屑，灰尘等吸干净。残留的铝屑可能引起短路烧坏单元板或其他部件。
10、LED大屏幕接电源。半户外的单元板一般九块用一个5V40A的电源。电源上有三组输出口，接电源时引出三组线。接线的方法是为了降低每组线上的负载，实际制作中应参照正确的接法。
11、先将电源固定到框体上。保证所有的接头的长度都能接到电源上。
12、LED显示屏开关电源上，L/N两个接线柱是交流220输入端；是屏体接地端，此处的线直接接屏体上；COM是5V负极；+V是5V正极。将单元板上的每组线接到此处即可。
13、连接控制卡。LED显示屏的数据从屏幕正面看，均是从右往左传送。控制卡都固定在屏幕的右侧。在最右侧的扁铁上打好眼，拧好铜柱，用合适大小的螺丝将控制卡固定好。注意控制卡不要直接跟金属接触，中间可以垫上木板，塑料板等绝缘物。控制卡上的数据输出先不要接到单元板上。
14、控制卡上的电源要从开关电源上直接引线，不能通过单元板再把线接到控制卡上。正负极不能接错。
15、将所有开关电源的220输入并联到一起，并引出一个插头作为屏幕的电源输入。
16、仔细检查电源线有没有接反或者松动的，确定没问题后。插上电源插头，如果所有电源指示灯都亮证明电源线接的没问题。如果有电源指示灯不亮或者发现有冒烟、着火的现象要立即切断电源线。检查电源及接线。
17、LED显示屏电源正常后，将控制卡上的数据输出线接到显示屏最右边的一列单元板的数据输入上。注意数据线的方向要正确。如果正常显示，显示屏显示就没有问题了。

LED双色显示屏

【注意事项】：
1、LED显示屏要求供电电源稳定，并接地保护良好，在恶劣的自然条件特别是强雷电天气下不要使用。要避免可能碰到的问题，我们可以选择被动防护与主动防护，尽量把可能对LED大屏幕造成伤害的物品远离LED屏幕，而清洁LED大屏幕的时候也尽可能轻轻地擦拭，把伤害的可能性降到最小。先关闭LED显示屏，再关闭计算机。
2、保持LED显示屏大屏幕使用环境的湿度，不要让任何具有湿气性质的东西进入你的LED显示屏大屏幕。对含有湿度的LED显示屏大屏幕加电，会导致LED显示屏零部件腐蚀，进而造成永久性损坏。
3、屏体内严禁进水、铁粉等易于导电的金属物。LED显示屏大屏幕尽量放置在低灰尘的环境，大的灰尘会对显示效果造成影响，同时灰尘过多会对电路造成损害。
4、如果因为各种原因进水，请立即断电并联系维修人员，直至屏体内显示板干燥后方可使用。
5、LED显示屏的开关顺序：
A：先开启控制计算机使其能正常运行后再开启LED显示屏大屏幕。
B：建议LED显示屏大屏幕每天休息时间大于2小时，在梅雨季节LED屏大屏幕一个星期至少使用一次以上。一般每月至少开启屏幕一次，点亮2小时以上。
6、播放时不要长时间处于全白色、全红色、全绿色、全蓝色等全亮画面，以免造成电流过大，电源线发热过大，LED灯损坏，影响LED显示屏使用寿命。
7、切勿随意拆卸、拼接屏体！LED显示屏大屏幕与我们用户的关系最为密切，做好清洁维护工作也是非常有必要的。
8、长时间暴露在户外环境风吹、日晒、灰尘等易显脏，一段时间下来，LED大屏幕上肯定是灰尘一片，这需要及时清洗以防尘土长时间包裹表面影响观看效果。
9、LED显示屏大屏幕表面可以采用酒精进行擦拭，或者使用毛刷、吸尘器进行除尘，不能直接用湿布擦拭。
10、LED显示屏大屏幕需定期检查是否正常工作，线路有无损坏，如不工作要及时更换，线路有损坏要及时修补或者更换。LED显示屏大屏幕内部线路，非专业人士禁止触碰，以免触电，或者造成线路损坏。
