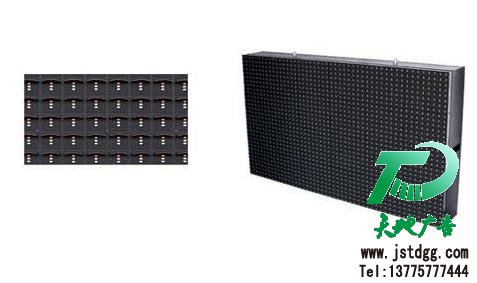

LED显示屏单元板常见的故障问题

发布时间:2014-01-05 09:07浏览量:文章来源:未知 网站编辑:天地广告编辑
LED显示屏单元板常见的故障问题
LED显示屏单元板常见的故障问题
  • · 规格:自选
  • · 单位:件
  • · 数量:自选
  • · 价格:面议
  • · 发布时间:2014-01-05 09:07
  • · 本文作者:江苏天地广告
一、整板不亮
1、 检查供电电源与信号线是否连接。
2、 检查测试卡是否以识别接口,测试卡红灯闪动则没有识别,检查灯板是否与测试卡同电源地,或灯板接口有信号与地短路导致无法识别接口。(智能测试卡)
3、 检测74HC245有无虚焊短路,245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。
注:主要检查电源与使能(EN)信号。

二、在点斜扫描时,规律性的隔行不亮显示画面重叠
1、 检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、 检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、 检测A、B、C、D各信号之间是否短路或某信号与地短路。
注:主要检测ABCD行信号。

三、全亮时有一行或几行不亮
        检测138到4953之间的线路是否断路或虚焊、短路。

四、在行扫描时,两行或几行(一般是2的倍数,有规律性的)同时点亮
1、 检测A、B、C、D各信号之间是否短路。
2、 检测4953输出端是否与其它输出端短路。

五、全亮时有单点或多点(无规律的)不亮
1、 找到该模块对应的控制脚测量是否与本行短路。
2、 更换模块或单灯。
